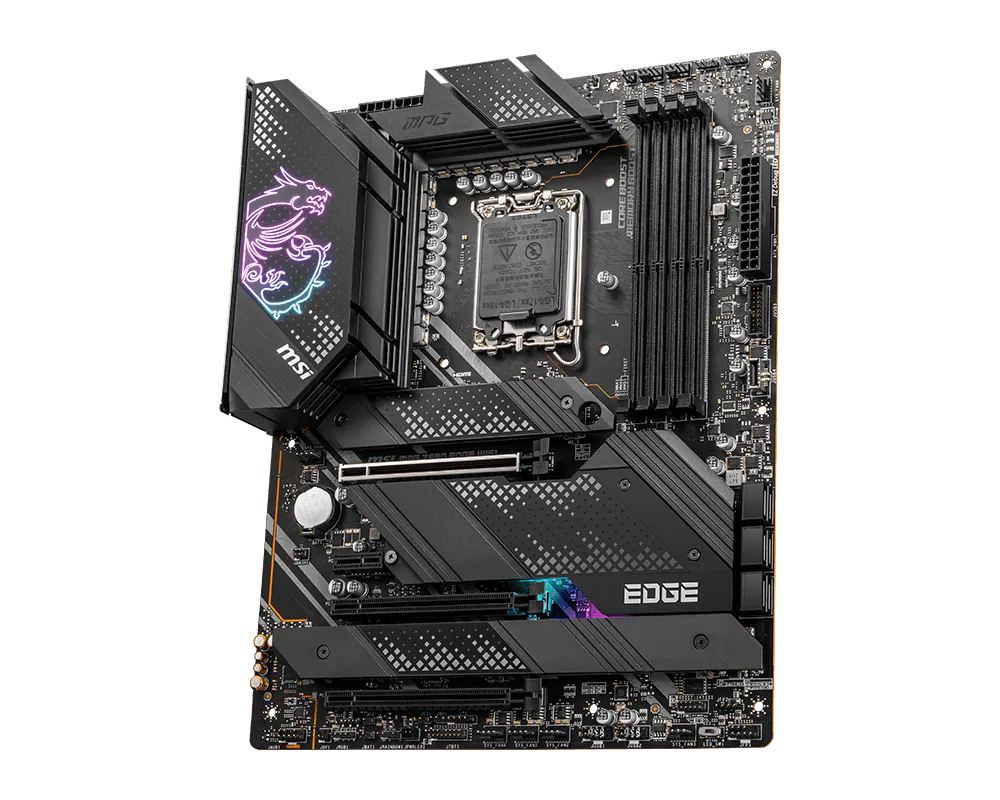

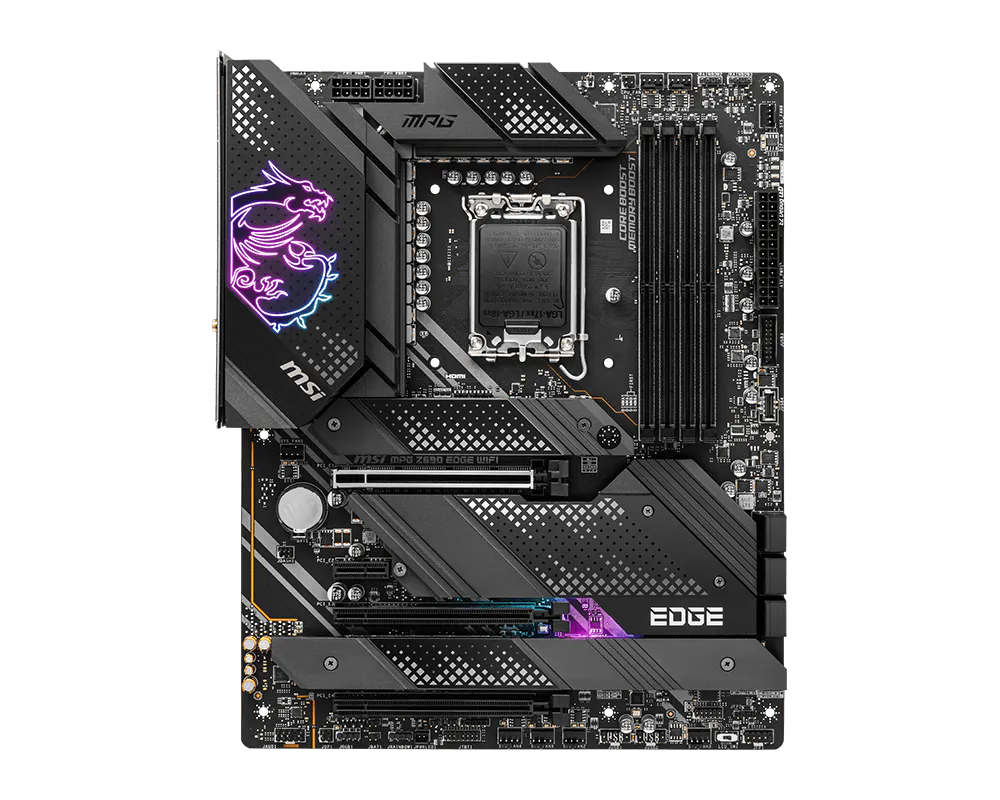

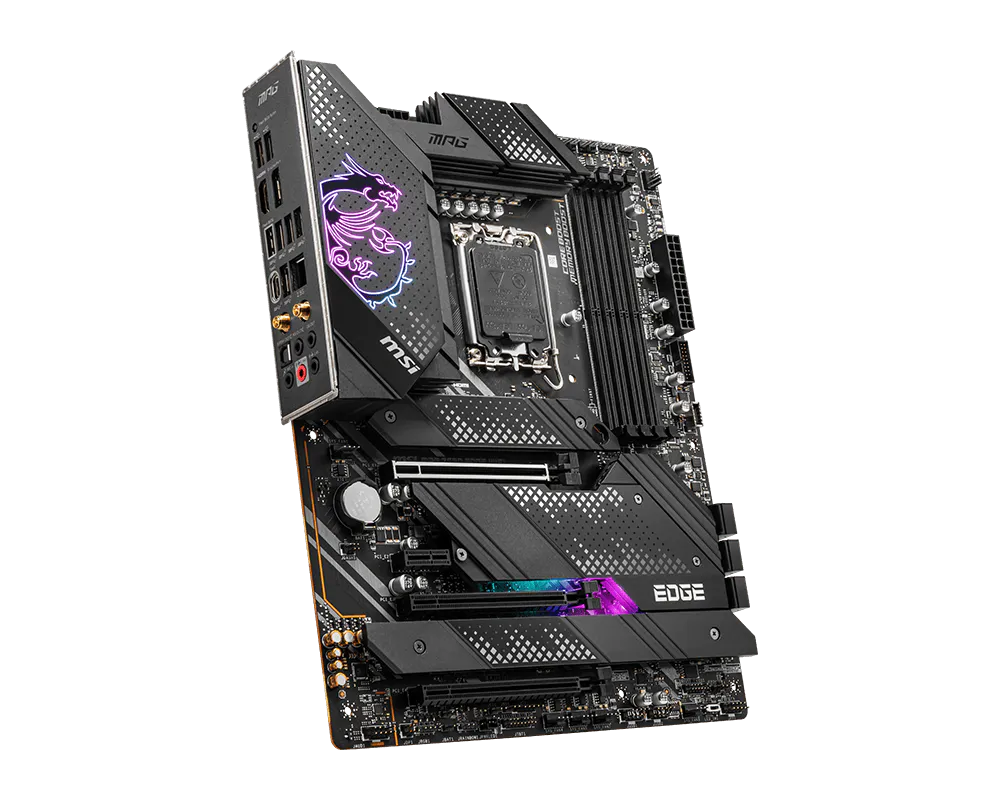

MSI 微星 MPG Z690 EDGE WIFI 主機板
MSI MPG Z690 EDGE WIFI Motherboard
MPG Z690 EDGE WIFI 是 MSI 微星主機板，以下整理此型號的處理器平台、記憶體、擴充與連接規格，方便搭配 CPU、記憶體、SSD 與機殼。
規格摘要
處理器插槽：1700
處理器（最高支援）：i9
晶片組：Intel® Z690 晶片組
記憶體通道：雙通道
DDR5 記憶體：6400+（OC 超頻） , 6200（OC 超頻） , 6000（OC 超頻） , 5800（OC 超頻） , 5600(JEDEC) , 5400(JEDEC) , 5200(JEDEC) , 5000(JEDEC) , 4800(JEDEC) MHz
記憶體插槽：4
最大記憶體容量（GB）：192
PCIe x16 插槽：3
PCIe x1 插槽：1
M.2 插槽：4
SATA III：6
RAID 支援：0/1/5/10
網路介面：1x Intel® I225-V 2.5G LAN
USB 3.2 連接埠（前端）：1(Gen 2, Type C), 2(Gen 1, Type A)

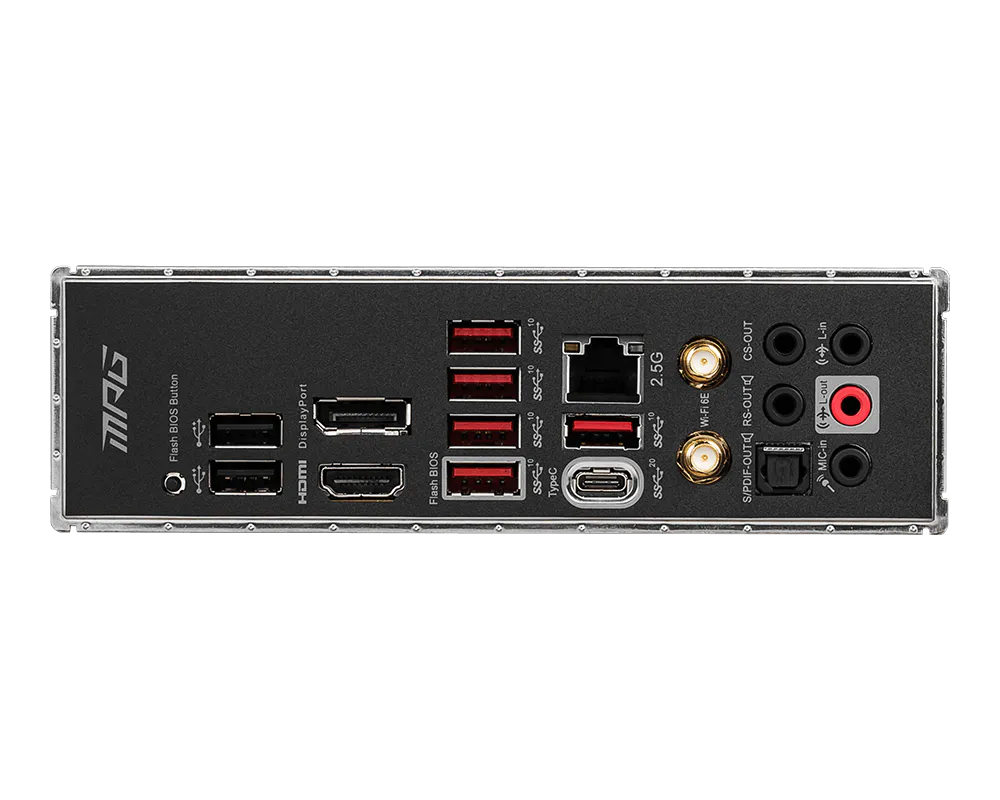

USB 3.2 連接埠（背板）：1(Gen 2x2, Type C), 5(Gen 2, Type A)
Wi-Fi 與藍牙：Intel® Wi-Fi 6E module
USB 2.0 接孔（前端）：4
USB 2.0 接孔（背板）：2
音訊接孔（背板）：5+ 光纖 S/PDIF (Realtek® ALC4080 音效編解碼器)
HDMI：1
DisplayPort：1
尺寸：12 in. x 9.6 in. (30.5 cm x 24.4 cm)
DirectX：12
尺寸：ATX
CrossFire 支援：支援
支援作業系統：支援 Windows® 11 64 位元, Windows® 10 64 位元
搭配與安裝
處理器支援取決於 CPU 型號與 BIOS 版本；購買前請核對相容清單。記憶體最大容量及超頻頻率會依 CPU、模組與插槽配置而異。PCIe、M.2、SATA 與 USB 可能共享通道，實際速率與可同時使用的介面須依組裝配置確認。主機板影像輸出須搭配具有內建顯示核心的相容處理器。前置 USB 數量包含由主機板接針擴充的連接能力，使用時需搭配機殼或擴充配件。無線功能僅適用於配備該功能的型號，頻段及功能支援亦受所在地、作業系統與驅動程式影響。安裝前請確認主機板尺寸、機殼固定孔位與散熱器空間。
The MSI MPG Z690 EDGE WIFI motherboard provides the following processor-platform, memory, expansion and connectivity specifications for planning a compatible PC build.
Specification summary
CPU socket: 1700
CPU (maximum support): i9
Chipset: Intel® Z690 Chipset
Memory channels: Dual
DDR5 memory: 6400+(OC) , 6200(OC) , 6000(OC) , 5800(OC) , 5600(JEDEC) , 5400(JEDEC) , 5200(JEDEC) , 5000(JEDEC) , 4800(JEDEC) MHz
Memory slots: 4
Maximum memory capacity (GB): 192
PCIe x16 slots: 3
PCIe x1 slots: 1
M.2 slots: 4
SATA III: 6
RAID support: 0/1/5/10
Network interface: 1x Intel® I225-V 2.5G LAN
USB 3.2 ports (front): 1(Gen 2, Type C), 2(Gen 1, Type A)
USB 3.2 ports (rear): 1(Gen 2x2, Type C), 5(Gen 2, Type A)
Wi-Fi and Bluetooth: Intel® Wi-Fi 6E module
USB 2.0 ports (front): 4
USB 2.0 ports (rear): 2
Audio ports (rear): 5+ Optical S/PDIF (Realtek® ALC4080 Codec)
HDMI: 1
DisplayPort: 1
Dimensions: 12 in. x 9.6 in. (30.5 cm x 24.4 cm)
DirectX: 12
Dimensions: ATX
CrossFire support: Y
Supported operating systems: Support for Windows® 11 64-bit, Windows® 10 64-bit
Compatibility and installation
CPU support depends on the processor model and BIOS version; check compatibility before purchase. Maximum memory capacity and overclocked speeds depend on the CPU, DIMMs and slot configuration. PCIe, M.2, SATA and USB may share lanes, so available speeds and simultaneous operation depend on the installed hardware. Motherboard video outputs require a compatible processor with integrated graphics. Front USB counts include connectivity provided through internal headers and require suitable chassis connections or accessories. Wireless features apply only to equipped models and depend on region, operating system and drivers. Check the motherboard dimensions, chassis mounting points and cooler clearance before installation.
