主機板

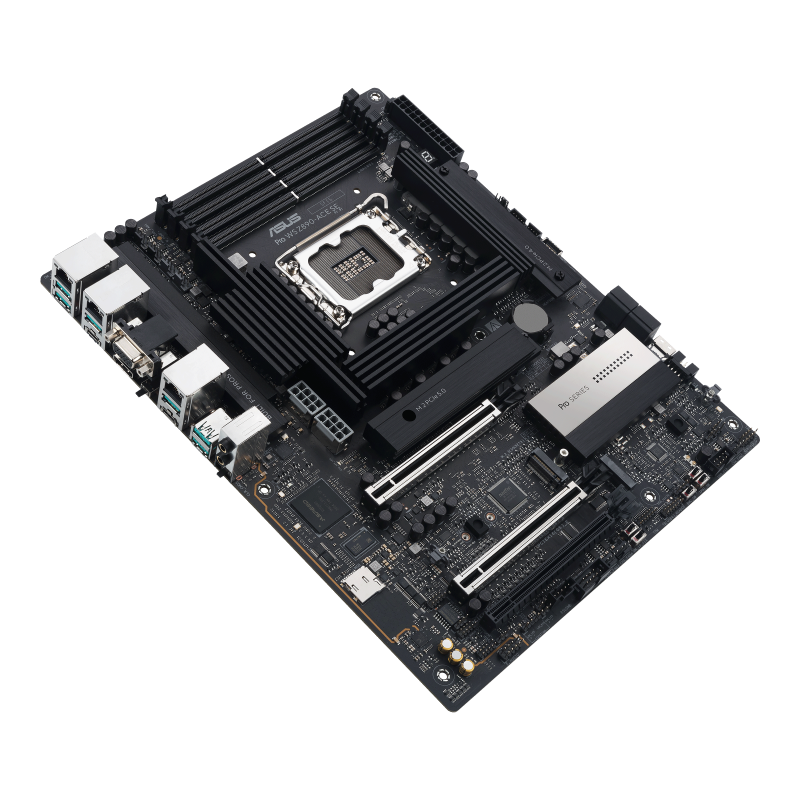

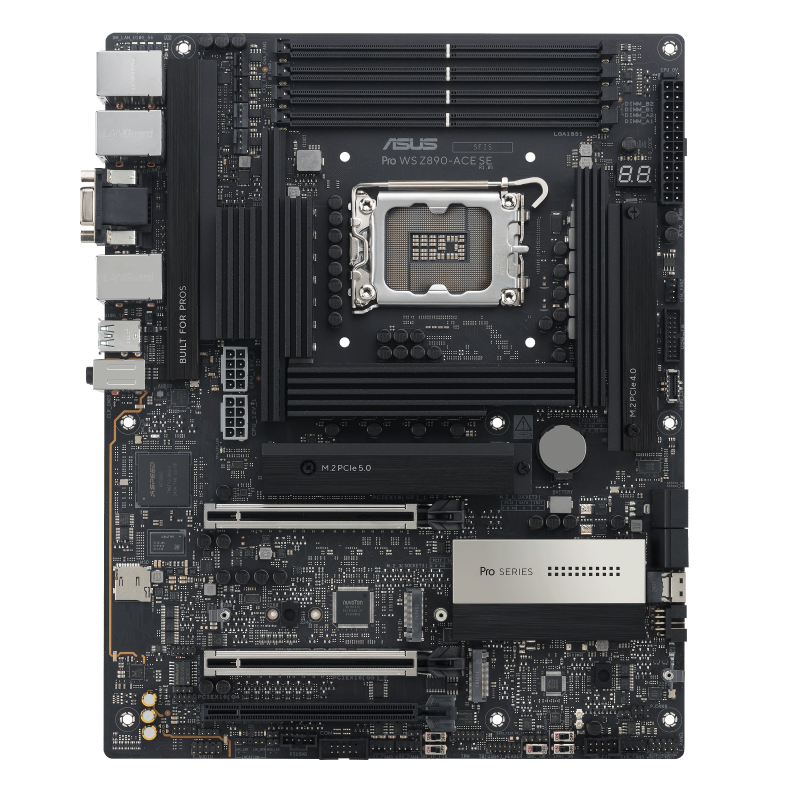

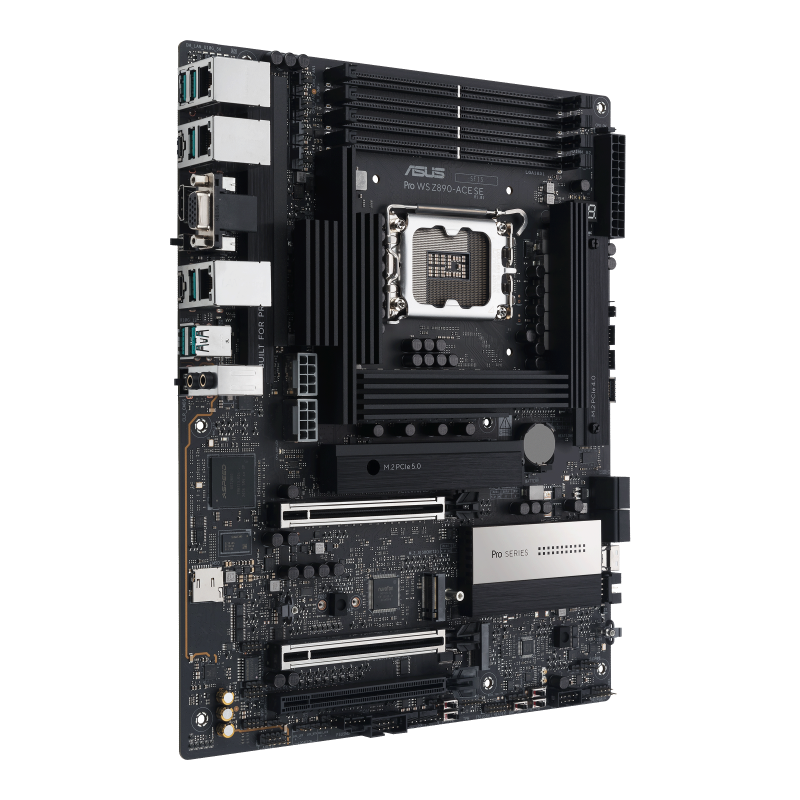

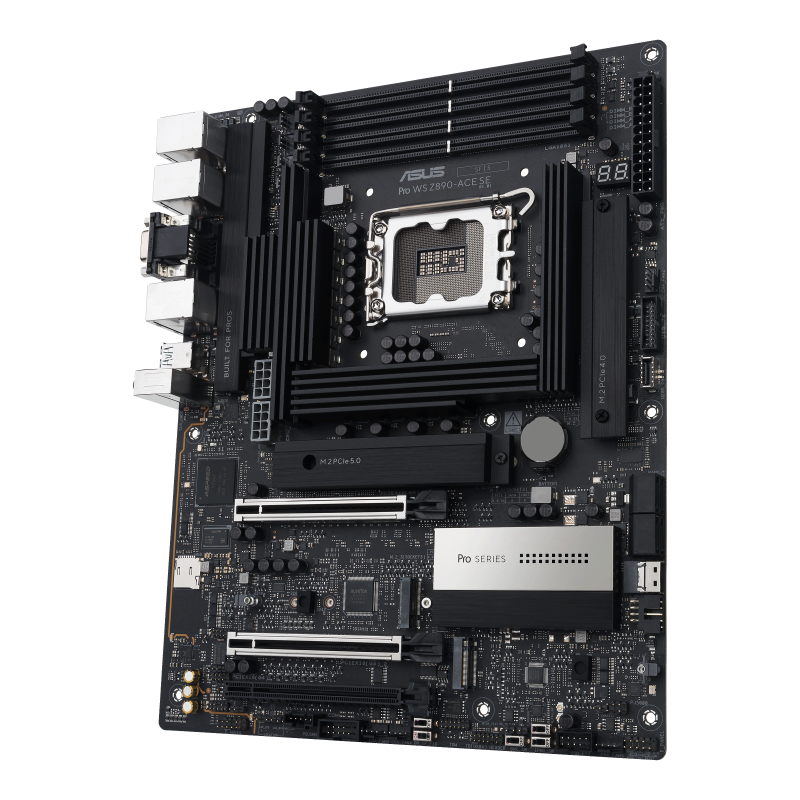

ASUS 華碩 Pro WS Z890-ACE SE 主機板
ASUS Pro WS Z890-ACE SE Motherboard
Pro WS Z890-ACE SE 搭載 Intel® Z890 晶片組，採用 ATX 配置並支援 DDR5 記憶體。提供 4 組 M.2 儲存擴充與 10Gb／2.5Gb 有線網路，可依下列插槽及共用頻寬條件安排裝機配置。
完整規格
最新消息與更新：
Intel® Core Ultra 200S 系列更新後的作業系統支援需求如下：
•Intel® Core Ultra 200S Series: 支援 Windows 10 (版本 21H2 或更新版本) 與 Windows 11 (版本 22H2 或更新版本).
•Intel® Core Ultra 200S Plus Series: Windows 11 (版本 25H2 或更新版本) 以達完整相容性.
,
請至 ASUS 全球官網確認並下載最新更新。
CPU：
支援 Intel® Core™ Ultra 處理器 (Series 2) , LGA1851
支援 Intel® Turbo Boost 技術 2.0 與 Intel® Turbo Boost Max 技術 3.0**
* 請參閱 ASUS 支援頁 以查閱 CPU 支援清單。
** Intel® Turbo Boost Max 技術 3.0 的支援取決於 CPU 型號。
晶片組：
Intel® Z890 晶片組
記憶體：
4 x DIMM 插槽, 最高 256GB, DDR5
支援 最高 9066+MT/s (OC), Non-ECC, 無緩衝 與 時脈無緩衝 DIMM (CUDIMM)*
雙通道記憶體架構
支援 DIMM Fit
支援 DIMM Flex
支援 Intel® Extreme Memory Profile (XMP) 記憶體模組
ASUS Enhanced Memory Profile III (AEMP III)
* 支援的記憶體類型、資料率（速度）及 DRAM 模組數量依 CPU 與記憶體配置而異；詳情請查閱產品資訊頁「支援」中的 CPU／記憶體支援清單，或造訪 ASUS 支援頁
* *Non-ECC 無緩衝 DDR5 記憶體支援 On-Die ECC 功能。
顯示：
1 x HDMI™ 埠**
1 x Intel® Thunderbolt™ 4 埠 (USB Type-C®) 支援 DisplayPort 及 Thunderbolt™ 影像輸出***
1 x VGA 埠 來自 AST2600
* 顯示規格依 CPU 型號而異；最新資訊請參閱 Intel 官網。
**支援 4K@60Hz ，依規範： HDMI 2.1.
***在 ThunderboltTM 4 模式下, 支援 最高 8K@60Hz x1 （使用 DSC）, 總頻寬最高 23.8Gbps, 解析度支援請查閱 DisplayPort 2.1 規範。 在 DP Alt 模式下, 支援 最高 UHBR20.
**** VGA 解析度支援取決於處理器或顯示卡的解析度規格。
******安裝作業系統時，請確認螢幕連接至背板 I/O 的 HDMI 連接埠，或連接至獨立顯示卡。
擴充插槽：
擴充插槽 Intel® Core™ Ultra 處理器 (Series 2)*
2 x PCIe 5.0 x16 插槽*** (支援 x16 或 x8/x8 模式)**
Intel® Z890 晶片組**
1 x PCIe 4.0 x16 插槽 (支援 x4 模式)***
* 請查閱支援網站的 PCIe 通道拆分表 (ASUS 支援頁).
** 為確保所安裝裝置的相容性，請參閱 ASUS 支援頁 的支援周邊設備清單。
儲存：
總計支援 4 x M.2 插槽 與 8 x SATA 6Gb/s 埠*
Intel® Core™ Ultra 處理器 (Series 2)
M.2_1 插槽 (Key M), 尺寸 2260/2280 (支援 PCIe 5.0 x4 模式)
M.2_2 插槽 (Key M), 尺寸 2242/2260/2280 (支援 PCIe4.0 x4 模式)
Intel® Z890 晶片組**
M.2_3 插槽 (Key M), 尺寸 2242/2260/2280 (支援 PCIe 4.0 x4 模式)
M.2_4 插槽 (Key M), 尺寸 2280 (支援 PCIe 4.0 x4 模式)
SlimSAS_1 插槽 支援 PCIe 4.0 x4 模式 或 最高 4 SATA 裝置（透過 轉接線. 線材需另購。 **
4 x SATA 6Gb/s 埠
* Intel® 快速儲存技術 支援 PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10, M.2 插槽 來自 CPU 僅 支援 RAID 0/1/5.
**SlimSAS 連接埠透過轉接線連接 U.2 裝置時，不支援 VMD/RST。
乙太網路：
1 x Marvell® AQtion 10Gb 乙太網路
1 x Intel® 2.5Gb 乙太網路
1 x Realtek 1Gb 乙太網路 專供 AST2600 使用
USB：
背板 USB (總計 8 埠)
1 x Thunderbolt™ 4 埠 (1 x USB Type-C®)
1 x USB 20Gbps 埠 (1 x USB Type-C®)
6 x USB 10Gbps 埠 (6 x Type-A)
前置 USB (總計 7 埠)
1 x USB 20Gbps 連接埠 (支援 USB Type-C®)
1 x USB 5Gbps 接頭 可額外支援 2 組 USB 5Gbps 埠
2 x USB 2.0 接頭 可額外支援 4 組 USB 2.0 埠
音效：
Audio"Realtek ALC1220P 7.1 聲道環繞高傳真音訊編解碼器*
- 前後耳機輸出阻抗偵測
- 內建音訊擴大機，提升耳機及喇叭的音質
- 支援插孔偵測、多串流及前面板插孔重新指定功能
- 高品質 120 dB SNR 立體聲播放輸出 與 113 dB SNR 錄音輸入 (Line-in)
- 支援 最高 32-Bit/192 kHz 播放*
音效功能
- 音效隔離設計
- 高品質音效電容
背板 I/O 連接埠：
背板 I/O 連接埠 1 x Thunderbolt™ 4 USB Type-C® 埠
1 x USB 20Gbps 埠 (1 x USB Type-C®)
6 x USB 10Gbps 埠 (6 x Type-A)
1 x HDMI™ 埠
1 x Marvell® AQtion 10Gb 乙太網路 埠
1 x Intel® 2.5Gb 乙太網路 埠
1 x Realtek 1Gb 乙太網路 專供 AST2600 使用
2 x 音訊插孔
1 x BIOS FlashBack™ 按鈕
1 x 清除 CMOS 按鈕
內部 I/O 接頭：
1 x 4-pin CPU 風扇 接頭
1 x 4-pin CPU OPT 風扇 接頭
5 x 4-pin 機殼風扇 接頭
1 x W_PUMP+ 接頭
電源相關
1 x 24-pin 主電源 連接埠
2 x 8-pin +12V CPU 電源 連接埠
儲存相關
4 x M.2 插槽 (Key M)
4 x SATA 6Gb/s 埠
1 x SlimSAS 埠
USB
1 x USB 20Gbps 連接埠 (支援 USB Type-C® )
1 x USB 5Gbps 接頭 可額外支援 2 組 USB 5Gbps 埠
2 x USB 2.0 接頭 可額外支援 4 組 USB 2.0 埠
其他
1 x 機殼入侵偵測 接頭
1 x COM 埠 接頭
1 x CPU 過電壓跳線
1 x 前面板音訊 接頭 (F_AUDIO)
1 x 10-1 pin 前置系統面板 接頭
1 x 溫度感測器 接頭
1 x Thunderbolt™ (USB4®) 接頭
1 x SPI TPM 接頭 (14-1 pin)
1 x 4-pin CPU 風扇 接頭
1 x 4-pin CPU OPT 風扇 接頭
5 x 4-pin 機殼風扇 接頭
1 x W_PUMP+ 接頭
電源相關
1 x 24-pin 主電源 連接埠
2 x 8-pin +12V CPU 電源 連接埠
儲存相關
4 x M.2 插槽 (Key M)
4 x SATA 6Gb/s 埠
1 x SlimSAS 埠
USB
1 x USB 20Gbps 連接埠 (支援 USB Type-C® )
1 x USB 5Gbps 接頭 可額外支援 2 組 USB 5Gbps 埠
2 x USB 2.0 接頭 可額外支援 4 組 USB 2.0 埠
其他
1 x 機殼入侵偵測 接頭
1 x COM 埠 接頭
1 x CPU 過電壓跳線
1 x 前面板音訊 接頭 (F_AUDIO)
1 x 10-1 pin 前置系統面板 接頭
1 x 溫度感測器 接頭
1 x Thunderbolt™ (USB4®) 接頭
1 x SPI TPM 接頭 (14-1 pin)
特色功能：
ASUS 5X PROTECTION III
- DIGI+ VRM (- 採用 DrMOS 的數位供電設計)
- ESD Guards
- LANGuard
- 過電壓保護
- SafeSlot Core+
- 不鏽鋼背板 I/O
ASUS Q-Design
- M.2 Q-Latch
- Q-Release Slim (搭配 PCIe SafeSlot)
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [紅色], DRAM [黃色], VGA [白色], 開機裝置 [黃綠色])
- Q-Slot
ASUS 散熱方案
- M.2 散熱片
- VRM 散熱片設計
ASUS EZ DIY
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
- 清除 CMOS 按鈕
- CPU 插槽拉桿保護套
- ProCool II
- SafeSlot
- SafeDIMM
商務主機板設計與功能
- 24/7 穩定運作設計
- 過電流保護
軟體功能：
ASUS 專屬軟體
Armoury Crate
- Fan Xpert 4
- 節能模式
ASUS DriverHub
TurboV Core
ASUS CPU-Z
Adobe Creative Cloud (免費試用)
Norton 360 Deluxe (60 天免費試用)
WinRAR (40 天免費試用)
UEFI BIOS
AI 超頻指南
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS MyHotkey
NPU Boost
遠端管理功能：
支援 IT 管理軟體
- ASUS Control Center Express(ACCE)
BMC 相關
1 x BMC 開關
1 x BMC 除錯 UART 接頭
1 x BMC LAN 固定 IP 開關
1 x IPMI 開關
1 x 訊息指示燈 接頭
1 x microSD 卡插槽
1 x 定位指示燈 接頭
1 x 定位按鈕 接頭
1 x PSU_SMB 接頭
1 x SMART_PSU 開關
1 x VGA 開關
1 x VPP_I2C 接頭
BMC 指示燈設計
- 1 x BMC LED
BIOS：
256 Mb Flash ROM UEFI AMI BIOS(文字介面)
管理功能：
WOL by PME, PXE

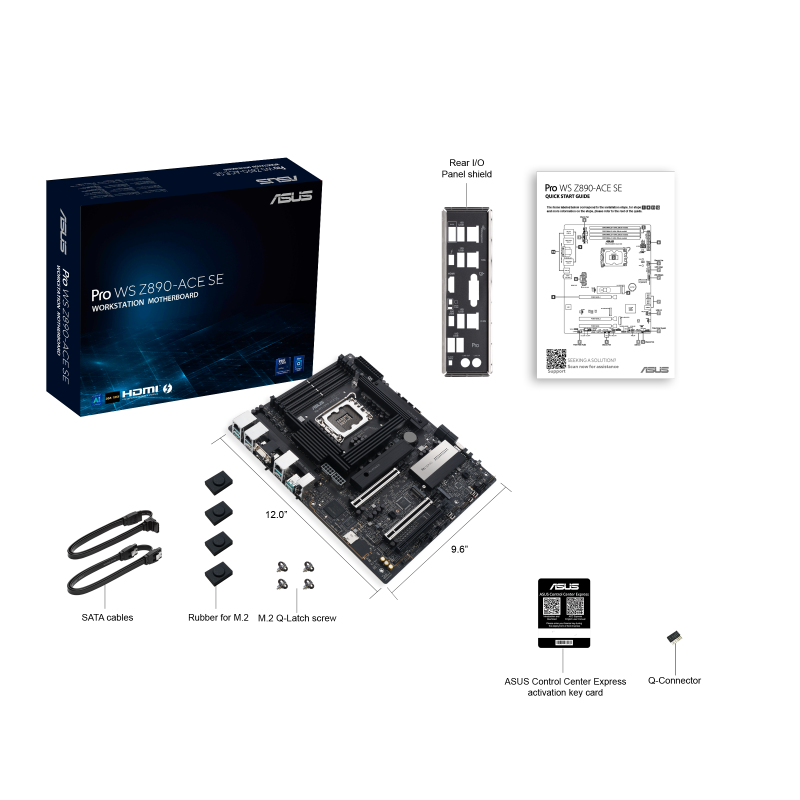

配件：
線材
2 x SATA 6Gb/s 線材
其他
1 x AMI 授權貼紙
1 x I/O 擋板
2 x M.2 Q-Latch 配件包
2 x M.2 橡膠墊包
1 x Q-連接埠
文件
1 x ACC Express 啟用序號卡
1 x 快速入門指南
作業系統：
Windows 11 (22H2 或更新版本), Windows 10 64-bit(21H2 或更新版本)
外型規格與尺寸：
ATX 外型規格
12 吋 x 9.6 吋 ( 30.5 cm x 24.4 cm )
Pro WS Z890-ACE SE combines the Intel® Z890 chipset with a ATX layout and DDR5 memory support. It offers 4 M.2 storage slots and 10Gb/2.5Gb wired networking; the slot and bandwidth conditions below guide component placement.
Full specifications
News & Updates:
Please see the updated OS support requirements for the Intel® Core Ultra 200S Series below:
•Intel® Core Ultra 200S Series: Supports Windows 10 (version 21H2 and later) and Windows 11 (version 22H2 and later).
•Intel® Core Ultra 200S Plus Series: Windows 11 (version 25H2 and later) for full compatibility.
,
Please visit our GLOBAL website to check and download the latest updates.
CPU:
Supports Intel® Core™ Ultra Processors (Series 2) , LGA1851
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to the ASUS support page for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
Chipset:
Intel® Z890 Chipset
Memory:
4 x DIMM slots, max. 256GB, DDR5
Support up to 9066+MT/s (OC), Non-ECC, Un-buffered and Clocked Unbuffered DIMM (CUDIMM)*
Dual channel memory architecture
Supports DIMM Fit
Supports DIMM Flex
Supports Intel® Extreme Memory Profile (XMP) memory module
ASUS Enhanced Memory Profile III (AEMP III)
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit the ASUS support page
* *Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
Graphics:
1 x HDMI™ port**
1 x Intel® Thunderbolt™ 4 port (USB Type-C®) support DisplayPort and Thunderbolt™ video outputs***
1 x VGA port from AST2600
* Graphics specifications may vary between CPU types. Please refer to the Intel website for any updates.
**Supports 4K@60Hz as specified in HDMI 2.1.
***In ThunderboltTM 4 mode, supports up to 8K@60Hz x1 with DSC, maximum total bandwidth up to 23.8Gbps, for resolution support please check DisplayPort 2.1 specs. In DP alt mode, supports up to UHBR20.
**** VGA resolution support depends on processors' or graphic cards' resolution.
******While installing the operating system, please ensure that your monitor is connected to the HDMI port on the back I/O panel or to a discrete graphics card.
Expansion Slots:
Expansion Slots Intel® Core™ Ultra Processors (Series 2)*
2 x PCIe 5.0 x16 slots*** (supports x16 or x8/x8 modes)**
Intel® Z890 Chipset**
1 x PCIe 4.0 x16 slot (supports x4 mode)***
* Please check the PCIe bifurcation table on the support site (the ASUS support page).
** To ensure compatibility of the device installed, please refer to the ASUS support page for the list of supported peripherals.
Storage:
Total supports 4 x M.2 slots and 8 x SATA 6Gb/s ports*
Intel® Core™ Ultra Processors (Series 2)
M.2_1 slot (Key M), type 2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe4.0 x4 mode)
Intel® Z890 Chipset**
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
SlimSAS_1 slot supports PCIe 4.0 x4 mode or up to 4 SATA devices via a transfer cable. The cable is purchased separately. **
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10, M.2 slot from CPU only supports RAID 0/1/5.
**SlimSAS port connected to a U.2 device via a transfer cable does not support VMD/RST.
Ethernet:
1 x Marvell® AQtion 10Gb Ethernet
1 x Intel® 2.5Gb Ethernet
1 x Realtek 1Gb Ethernet dedicated for AST2600
USB:
Rear USB (Total 8 ports)
1 x Thunderbolt™ 4 port (1 x USB Type-C®)
1 x USB 20Gbps port (1 x USB Type-C®)
6 x USB 10Gbps ports (6 x Type-A)
Front USB (Total 7 ports)
1 x USB 20Gbps connector (supports USB Type-C®)
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
2 x USB 2.0 headers supports 4 additional USB 2.0 ports
Audio:
Audio"Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- Audio Shielding
- Premium audio capacitors
Back Panel I/O Ports:
Back Panel I/O Ports 1 x Thunderbolt™ 4 USB Type-C® port
1 x USB 20Gbps port (1 x USB Type-C®)
6 x USB 10Gbps ports (6 x Type-A)
1 x HDMI™ port
1 x Marvell® AQtion 10Gb Ethernet port
1 x Intel® 2.5Gb Ethernet port
1 x Realtek 1Gb Ethernet dedicated for AST2600
2 x Audio jacks
1 x BIOS FlashBack™ button
1 x Clear CMOS button
Internal I/O Connectors:
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
5 x 4-pin Chassis Fan headers
1 x W_PUMP+ header
Power Related
1 x 24-pin Main Power connector
2 x 8-pin +12V CPU Power connector
Storage Related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
1 x SlimSAS port
USB
1 x USB 20Gbps connector (supports USB Type-C® )
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
2 x USB 2.0 header supports 4 additional USB 2.0 ports
Miscellaneous
1 x Chassis Intrusion header
1 x COM Port header
1 x CPU Over voltage jumper
1 x Front Panel Audio header (F_AUDIO)
1 x 10-1 pin Front System Panel header
1 x Thermal Sensor header
1 x Thunderbolt™ (USB4®) header
1 x SPI TPM header (14-1 pin)
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
5 x 4-pin Chassis Fan headers
1 x W_PUMP+ header
Power Related
1 x 24-pin Main Power connector
2 x 8-pin +12V CPU Power connector
Storage Related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
1 x SlimSAS port
USB
1 x USB 20Gbps connector (supports USB Type-C® )
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
2 x USB 2.0 header supports 4 additional USB 2.0 ports
Miscellaneous
1 x Chassis Intrusion header
1 x COM Port header
1 x CPU Over voltage jumper
1 x Front Panel Audio header (F_AUDIO)
1 x 10-1 pin Front System Panel header
1 x Thermal Sensor header
1 x Thunderbolt™ (USB4®) header
1 x SPI TPM header (14-1 pin)
Special Features:
ASUS 5X PROTECTION III
- DIGI+ VRM (- Digital power design with DrMOS)
- ESD Guards
- LANGuard
- Overvoltage protection
- SafeSlot Core+
- Stainless-steel back I/O
ASUS Q-Design
- M.2 Q-Latch
- Q-Release Slim (with PCIe SafeSlot)
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- CPU Socket lever protector
- ProCool II
- SafeSlot
- SafeDIMM
Bespoke Motherboard Design & Business Focused Features
- 24/7 reliability
- Overcurrent protection
Software Features:
ASUS Exclusive Software
Armoury Crate
- Fan Xpert 4
- Power Saving
ASUS DriverHub
TurboV Core
ASUS CPU-Z
Adobe Creative Cloud (Free Trial)
Norton 360 Deluxe (60 Days Free Trial)
WinRAR (40 Days Free Trial)
UEFI BIOS
AI Overclocking Guide
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS MyHotkey
NPU Boost
Remote Management Features:
IT Management software supported
- ASUS Control Center Express(ACCE)
BMC Related
1 x BMC switch
1 x BMC debug UART header
1 x BMC LAN fixed IP switch
1 x IPMI switch
1 x Message LED header
1 x microSD card socket
1 x Location LED header
1 x Location button header
1 x PSU_SMB header
1 x SMART_PSU switch
1 x VGA switch
1 x VPP_I2C header
BMC LED Design
- 1 x BMC LED
BIOS:
256 Mb Flash ROM UEFI AMI BIOS(text-based)
Manageability:
WOL by PME, PXE
Accessories:
Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x AMI license sticker
1 x I/O shield
2 x M.2 Q-Latch packages
2 x M.2 rubber packages
1 x Q-connector
Documentation
1 x ACC Express activation key card
1 x Quick start guide
Operating System:
Windows 11 (22H2 & later), Windows 10 64-bit(21H2 & later)
Form Factor:
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
洽詢商品 歡迎透過 LINE 或來電，與我們確認規格及供貨資訊。
