主機板

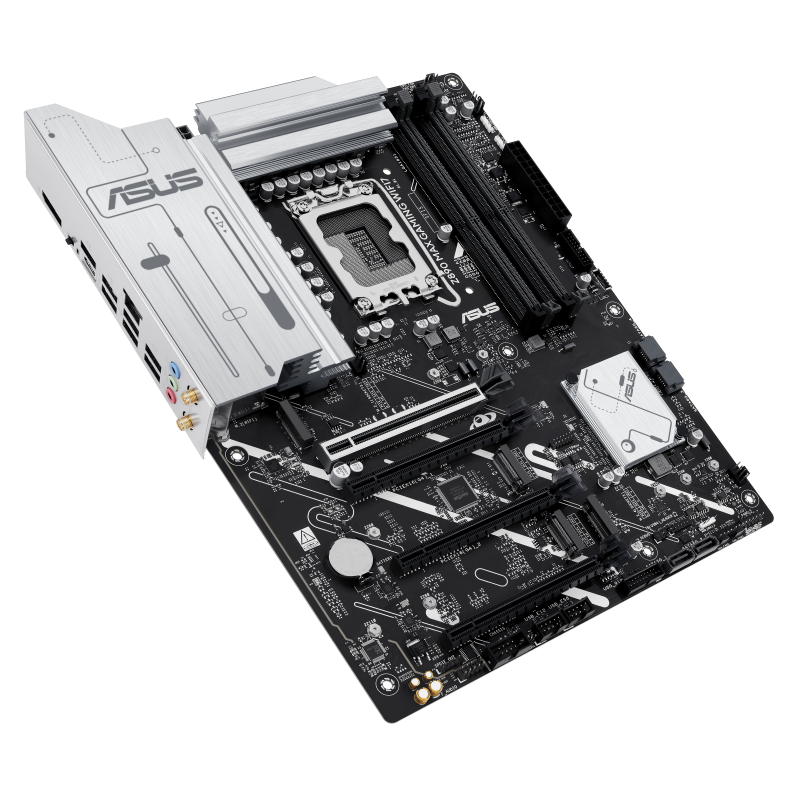

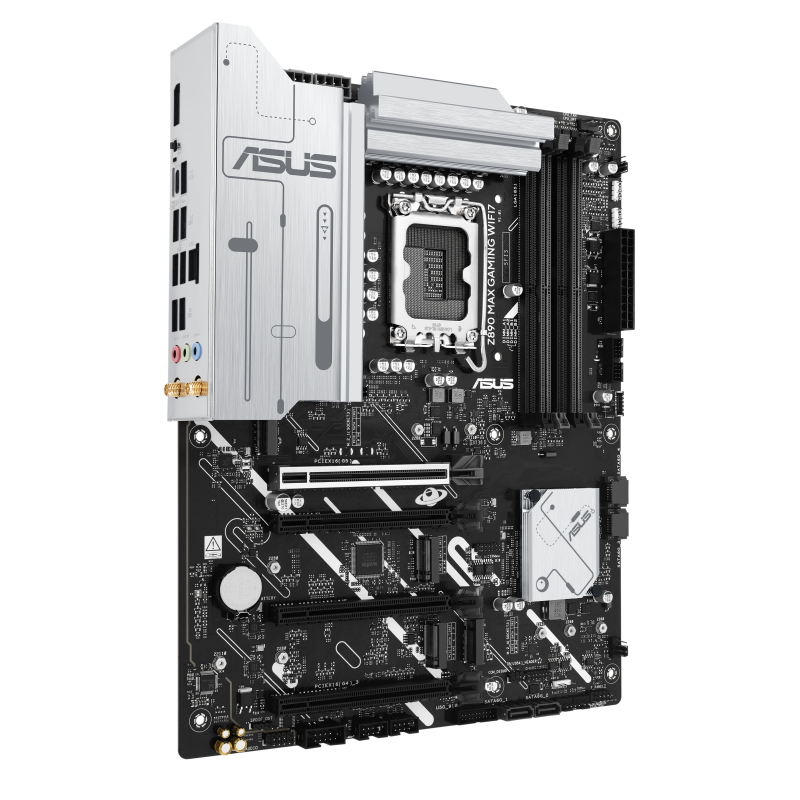

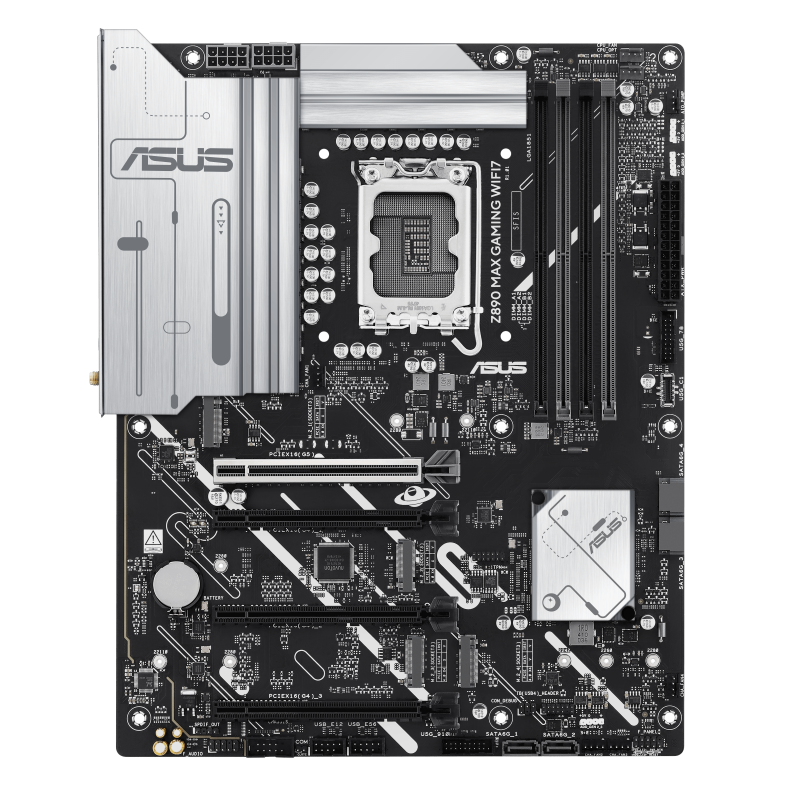

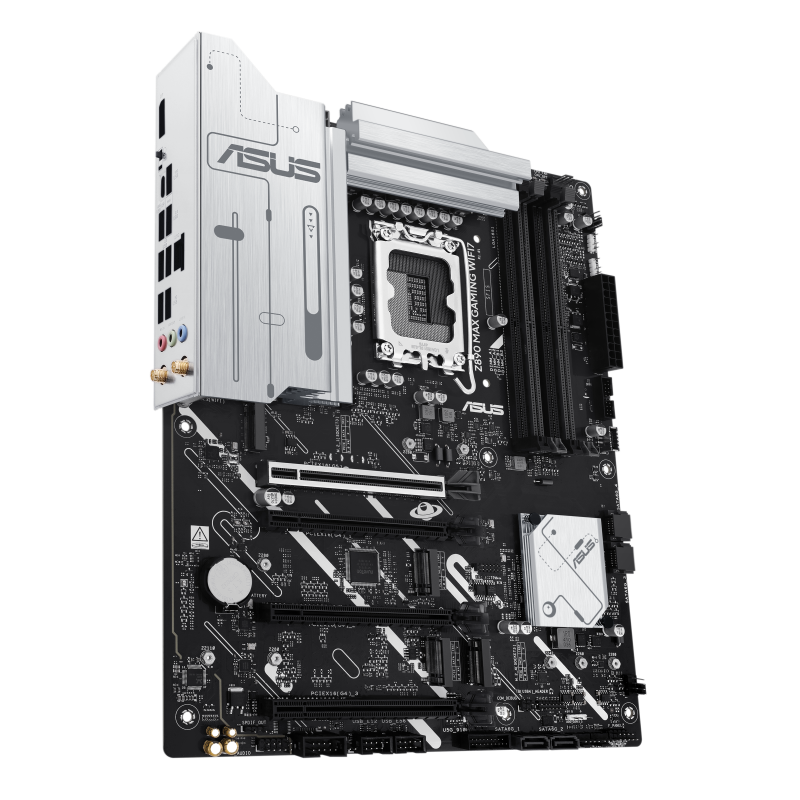

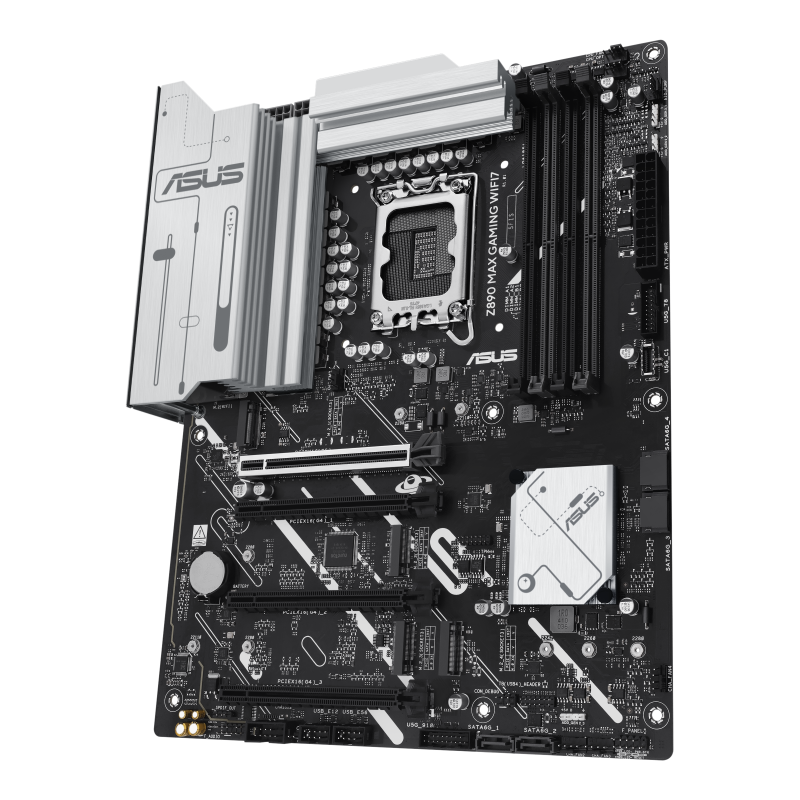

ASUS 華碩 Z890 MAX GAMING WIFI7 主機板
ASUS Z890 MAX GAMING WIFI7 Motherboard
Z890 MAX GAMING WIFI7 搭載 Intel® Z890 晶片組，採用 ATX 配置並支援 DDR5 記憶體。提供 4 組 M.2 儲存擴充與 Wi-Fi 7 連線，可依下列插槽及共用頻寬條件安排裝機配置。
完整規格
最新消息與更新：
Intel® Core Ultra 200S 系列更新後的作業系統支援需求如下：
•Intel® Core Ultra 200S Series: 支援 Windows 10 (版本 21H2 或更新版本) 與 Windows 11 (版本 22H2 或更新版本).
•Intel® Core Ultra 200S Plus Series: Windows 11 (版本 25H2 或更新版本) 以達完整相容性.
, 請造訪我們的 全球官方網站 以確認並下載最新的更新資訊。
CPU：
支援 Intel® Core™ Ultra 處理器 (Series 2)，LGA1851 插槽*
支援 Intel® Turbo Boost 技術 2.0 與 Intel® Turbo Boost Max 技術 3.0**
* 請參閱 ASUS 支援頁 以獲取最新的 CPU 支援列表。
** Intel® Turbo Boost Max 技術 3.0 的支援程度取決於處理器型號。
晶片組：
Intel® Z890 晶片組
記憶體：
4 x DIMM 插槽，最高支援 256GB，DDR5
最高支援達 8666+MT/s (超頻)，Non-ECC，無緩衝，時脈無緩衝 DIMM (CUDIMM)*
支援雙通道記憶體架構
具備 DIMM Fit 記憶體優化技術
支援 Intel® Extreme Memory Profile (XMP) 記憶體模組
ASUS Enhanced Memory Profile III (AEMPIII)
* 支援的記憶體類型、資料率 (速度) 與 DRAM 模組數量視 CPU 及記憶體配置而異，欲瞭解更多資訊請參閱產品官網支援頁面下的 CPU/記憶體支援列表，或造訪 ASUS 支援頁。調整將依據市場上量產記憶體產品之規格進行。
** Non-ECC、無緩衝 DDR5 記憶體支援 On-Die ECC 功能。
顯示：
1 x DisplayPort**
1 x USB 20Gbps 連接埠 (USB Type-C®) 支援 DisplayPort 視訊輸出***
* 顯示規格可能因 CPU 類型而異。請參閱 Intel 官網 以獲取最新資訊。
** 支援 DisplayPort 1.4 規格，最高可達 4K@60Hz。
*** 支援 DisplayPort 1.4 規格，最高可達 4K@120Hz。
**** VGA 解析度支援取決於處理器或顯示卡的解析度規格。
***** 安裝作業系統時，請確保螢幕已連接至背板 I/O 面板上的 DisplayPort 或獨立顯示卡。
擴充插槽：
Intel® Core™ Ultra 處理器 (Series 2)*
1 x PCIe 5.0 x16 插槽
Intel® Z890 晶片組
2 x PCIe 4.0 x16 插槽 (支援 x4 模式)
1 x PCIe 4.0 x16 插槽 (支援 x1 模式)
* 請參閱支援網站上的 PCIe 分叉表 (ASUS 支援頁)。
- 為了確保安裝裝置的相容性，請參閱 ASUS 支援頁 以獲取支援的週邊設備列表。
儲存：
全面支援 4 x M.2 插槽與 4 x SATA 6Gb/s 埠*
Intel® Core™ Ultra 處理器 (Series 2) *
M.2_1 插槽 (Key M)，尺寸 2280/22110 (支援 PCIe 5.0 x4 模式)
M.2_2 插槽 (Key M)，尺寸 2280 (支援 PCIe 4.0 x4 模式)
Intel® Z890 晶片組
M.2_3 插槽 (Key M)，尺寸 2280/22110 (支援 PCIe 4.0 x4 模式)
M.2_4 插槽 (Key M)，尺寸 2242/2260/2280 (支援 PCIe 4.0 x4 & SATA 模式)
4 x SATA 6Gb/s 埠
* Intel® 快速儲存技術 (IRST) 支援 PCIe RAID 0/1/5/10、SATA RAID 0/1/5/10，來自 CPU 的 M.2 插槽僅支援 RAID 0/1/5。
乙太網路：
1 x Realtek 2.5Gb 乙太網路
ASUS LANGuard
無線網路與 Bluetooth：
Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)
支援 2.4/5/6GHz 頻段**
支援 Wi-Fi 7 160MHz 頻寬, 最高 2.9Gbps 傳輸速率.
Bluetooth® v5.4***
*Wi-Fi 功能依作業系統而異
在 Windows 11 上，Wi-Fi 7 完整功能需要 24H2 或更新版本；Windows 11 21H2/22H2/23H2 僅支援 Wi-Fi 6E。
Windows 10 無可用驅動程式；詳情請參閱 Wi-Fi 晶片供應商網站。
** Wi-Fi 6GHz 頻段與頻寬規範依國家而異。
*** Bluetooth® 版本可能不同；最新規格請參閱 Wi-Fi 模組製造商網站。
USB：
背板 USB (共 8 埠)
1 x USB 20Gbps 埠 (1 x USB Type-C® 支援 DP Alt 模式)
1 x USB 10Gbps 埠 (1 x Type-A)
2 x USB 5Gbps 埠 (2 x Type-A)
4 x USB 2.0 埠 (4 x Type-A)*
前置 USB (共 9 埠)
1 x USB 5Gbps 連接埠 (支援 USB Type-C®)
2 x USB 5Gbps 擴充插槽，可額外支援 4 組 USB 5Gbps 埠
2 x USB 2.0 擴充插槽，可額外支援 4 組 USB 2.0 埠*
* USB_E1、USB_E2、USB_E3 與 USB_E4 埠共享頻寬。USB_E5、USB_E6 與 USB_E7 埠共享頻寬。
音效：
Realtek 7.1 環繞音效高傳真音訊解碼器 (CODEC)*
- 支援：插頭偵測、多串流技術、前板音孔變更功能 (Jack-retasking)
- 支援高達 24-Bit/192 kHz 播放
音效功能
- 音效防護隔離設計
- 頂級音效電容
- 專用音效 PCB 分層設計
* 需具備前面板 HD 音訊模組的機殼方能支援 7.1 環繞音效輸出。
背板 I/O 連接埠：
1 x USB 20Gbps 埠 (1 x USB Type-C® 支援 DP Alt 模式)
1 x USB 10Gbps 埠 (1 x Type-A)
2 x USB 5Gbps 埠 (2 x Type-A)
4 x USB 2.0 埠 (4 x Type-A)
1 x DisplayPort
1 x Wi-Fi 天線模組
1 x Realtek 2.5Gb 有線網路埠
3 x 音訊插孔
1 x BIOS FlashBack™ 按鈕
內部 I/O 接頭：
風扇與散熱相關
1 x 4-pin CPU 風扇接頭
1 x 4-pin CPU OPT 風扇接頭
1 x 4-pin AIO 幫浦接頭
4 x 4-pin 機殼風扇接頭
電源相關
1 x 24-pin 主電源連接埠
2 x 8-pin +12V CPU 電源連接埠
儲存相關
4 x M.2 插槽 (Key M)
4 x SATA 6Gb/s 埠
USB
1 x USB 5Gbps 連接埠 (支援 USB Type-C®)
2 x USB 5Gbps 擴充插槽，可額外支援 4 組 USB 5Gbps 埠
2 x USB 2.0 擴充插槽，可額外支援 4 組 USB 2.0 埠
其他
3 x 可定址 Gen2 接頭
1 x 清除 CMOS 接頭
1 x COM 埠接頭
1 x 前面板音訊接頭 (F_AUDIO)
1 x S/PDIF 輸出接頭
1 x SPI TPM 接頭 (14-1 pin)
1 x 10-1 pin 前面板系統接頭
1 x Thunderbolt™ (USB4®) 擴充接頭
特色功能：
ASUS 五重防護 III (5X PROTECTION III)
- DIGI+ VRM (- 搭載 DrMOS 的數位電源設計)
- LANGuard
- 過電壓防護
- SafeSlot 強化插槽
- 不鏽鋼背板 I/O
ASUS Q-Design 友善設計
- Q-Dashboard
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS 散熱解決方案
- VRM 散熱片設計
ASUS EZ DIY
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ 指示燈
- ProCool
- 預裝 I/O 擋板
Aura Sync
- 可定址 Gen2 接頭
軟體功能：
ASUS 獨家軟體
Armoury Crate (奧創遊戲軟體)
- Aura Sync
- Fan Xpert 4 (具備 AI Cooling II 智慧散熱)
- 節能模式 節能模式
ASUS AI Advisor
ASUS DriverHub
ASUS GlideX
TurboV Core
ASUS CPU-Z
Norton 360 Deluxe (60 天免費試用)
WinRAR (40 天免費試用)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS UEFI BIOS EZ Mode (簡易模式)
- ASUS MyHotkey
NPU Boost (僅限 Intel K 系列處理器
BIOS：
256(128+128) Mb Flash ROM, UEFI AMI BIOS
管理功能：
WOL by PME, PXE
配件：
線材
2 x SATA 6Gb/s 排線
其他
1 x ASUS Wi-Fi 移動式天線
2 x M.2 SSD 螺絲包
文件
1 x 快速入門指南
作業系統：
Windows 11(22H2 或更新版本)
外型規格與尺寸：
ATX 外型規格
12 吋 x 9.6 吋 ( 30.5 cm x 24.4 cm )
Z890 MAX GAMING WIFI7 combines the Intel® Z890 chipset with a ATX layout and DDR5 memory support. It offers 4 M.2 storage slots and Wi-Fi 7 connectivity; the slot and bandwidth conditions below guide component placement.
Full specifications
News & Updates:
Please see the updated OS support requirements for the Intel® Core Ultra 200S Series below:
•Intel® Core Ultra 200S Series: Supports Windows 10 (version 21H2 and later) and Windows 11 (version 22H2 and later).
•Intel® Core Ultra 200S Plus Series: Windows 11 (version 25H2 and later) for full compatibility.
, Please visit our global website to check and download the latest updates.
CPU:
Supports Intel® Core™ Ultra Processors (Series 2), LGA1851 socket*
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
* Refer to the ASUS support page for the latest CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the processor model.
Chipset:
Intel® Z890 Chipset
Memory:
4 x DIMM slots, Supports up to 256GB, DDR5
Supports up to 8666+MT/s (OC), Non-ECC, Un-buffered, Clocked Unbuffered DIMM (CUDIMM)*
Dual-channel memory architecture
DIMM Fit memory optimization technology
supports Intel® Extreme Memory Profile (XMP) memory modules
ASUS Enhanced Memory Profile III (AEMPIII)
* Supported memory types, data rate (speed) and DRAM module count vary with CPU and memory configuration. Refer to the CPU/Memory Support list on the product support page or the ASUS support page Specifications may be adjusted according to mass-produced memory products available on the market.
** Non-ECC unbuffered DDR5 memory supports On-Die ECC.
Graphics:
1 x DisplayPort**
1 x USB 20Gbps port (USB Type-C®) supports DisplayPort video output***
* Graphics specifications vary by CPU type; refer to the Intel website for the latest information.
** supports DisplayPort 1.4 specifications, up to 4K@60Hz.
*** supports DisplayPort 1.4 specifications, up to 4K@120Hz.
**** VGA resolution support depends on the resolution capabilities of the processor or graphics card.
***** When installing the operating system, connect the monitor to the rear I/O DisplayPort or a discrete graphics card.
Expansion Slots:
Intel® Core™ Ultra Processors (Series 2)*
1 x PCIe 5.0 x16 slot
Intel® Z890 Chipset
2 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 4.0 x16 slot (supports x1 mode)
* Refer to the PCIe bifurcation table on the support website (the ASUS support page).
- To confirm compatibility of the installed device, refer to the ASUS support page for the supported peripheral list.
Storage:
Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*
Intel® Core™ Ultra Processors (Series 2) *
M.2_1 slot (Key M), type 2280/22110 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
Intel® Z890 Chipset
M.2_3 slot (Key M), type 2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA mode)
4 x SATA 6Gb/s ports
* Intel® Rapid Storage Technology (IRST) supports PCIe RAID 0/1/5/10 and SATA RAID 0/1/5/10; CPU-connected M.2 slots support RAID 0/1/5 only.
Ethernet:
1 x Realtek 2.5Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth:
Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)
Supports 2.4/5/6GHz frequency band**
Supports Wi-Fi 7 160MHz bandwidth, up to 2.9Gbps transfer rate.
Bluetooth® v5.4***
*Wi-Fi features may vary depending on the operating system
For Windows 11, Wi-Fi 7 will require 24H2 or later version for full functions, Windows 11 21H2/22H2/23H2 only support Wi-Fi 6E.
For Windows 10, please note that no driver is available , please refer to the Wi-Fi chipset vendor's website for details.
** Wi-Fi 6GHz frequency band and bandwidth regulatory may vary between countries.
*** The Bluetooth® version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.
USB:
Rear USB (total 8 ports)
1 x USB 20Gbps ports (1 x USB Type-C® supports DP Alt mode)
1 x USB 10Gbps ports (1 x Type-A)
2 x USB 5Gbps ports (2 x Type-A)
4 x USB 2.0 ports (4 x Type-A)*
Front USB (total 9 ports)
1 x USB 5Gbps port (supports USB Type-C®)
2 x USB 5Gbps headers supporting an additional 4 USB 5Gbps ports
2 x USB 2.0 headers supporting an additional 4 USB 2.0 ports*
* USB_E1, USB_E2, USB_E3 and USB_E4 ports share bandwidth. USB_E5, USB_E6 and USB_E7 ports share bandwidth.
Audio:
Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports jack detection, multi-streaming and front-panel jack retasking
- supportsup to 24-Bit/192 kHz playback
Audio features
- Audio shielding
- Premium audio capacitors
- Dedicated audio PCB layers
* A chassis with a front-panel HD audio module is required for 7.1 surround-sound output.
Back Panel I/O Ports:
1 x USB 20Gbps ports (1 x USB Type-C® supports DP Alt mode)
1 x USB 10Gbps ports (1 x Type-A)
2 x USB 5Gbps ports (2 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
1 x DisplayPort
1 x Wi-Fi antenna module
1 x Realtek 2.5Gb Ethernet port
3 x audio jacks
1 x BIOS FlashBack™ button
Internal I/O Connectors:
Fan and cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
4 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V CPU Power connectors
Storage related
4 x M.2 slot (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 5Gbps port (supports USB Type-C®)
2 x USB 5Gbps headers supporting an additional 4 USB 5Gbps ports
2 x USB 2.0 headers supporting an additional 4 USB 2.0 ports
Miscellaneous
3 x Addressable Gen2 headers
1 x Clear CMOS header
1 x COM portsheader
1 x Front Panel Audio header (F_AUDIO)
1 x S/PDIF Output header
1 x SPI TPM header (14-1 pin)
1 x 10-1 pin Front Panel System header
1 x Thunderbolt™ (USB4®) header
Special Features:
ASUS 5X PROTECTION III
- DIGI+ VRM (- Digital power design with DrMOS)
- LANGuard
- Overvoltage protection
- SafeSlot reinforced slot
- Stainless-steel back I/O
ASUS Q-Design
- Q-Dashboard
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS thermal solution
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool
- Pre-mounted I/O shield
Aura Sync
- Addressable Gen2 headers
Software Features:
ASUS exclusive software
Armoury Crate
- Aura Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving mode
ASUS AI Advisor
ASUS DriverHub
ASUS GlideX
TurboV Core
ASUS CPU-Z
Norton 360 Deluxe (60 days free trial)
WinRAR (40 days free trial)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS UEFI BIOS EZ Mode (EZ Mode)
- ASUS MyHotkey
NPU Boost (Intel K-series processors only
BIOS:
256(128+128) Mb Flash ROM, UEFI AMI BIOS
Manageability:
WOL by PME, PXE
Accessories:
Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x ASUS Wi-Fi moving antenna
2 x M.2 SSD screw packages
Documentation
1 x Quick start guide
Operating System:
Windows 11(22H2 & later)
Form Factor:
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
