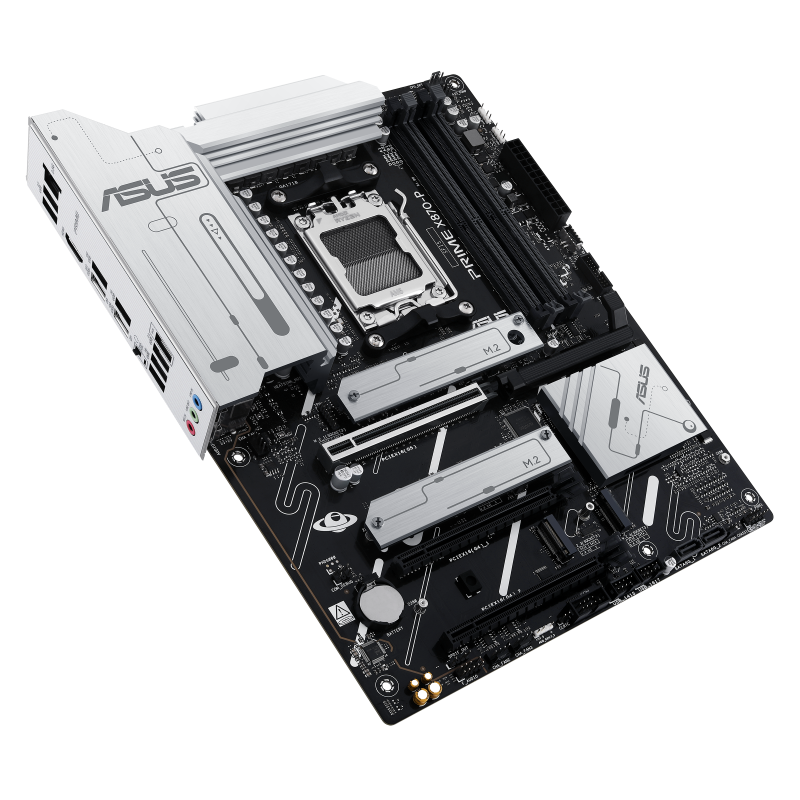

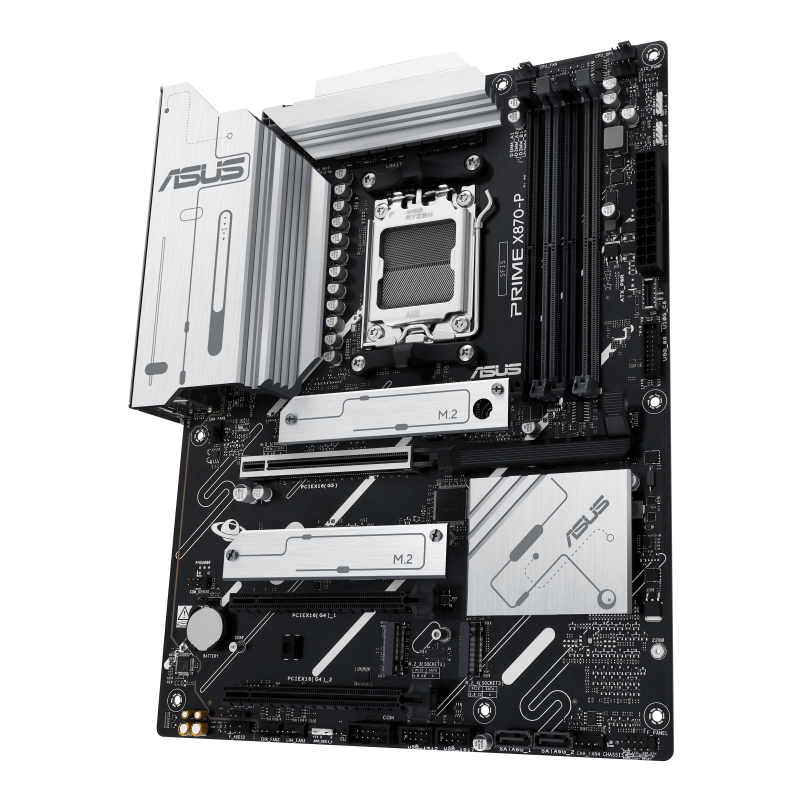

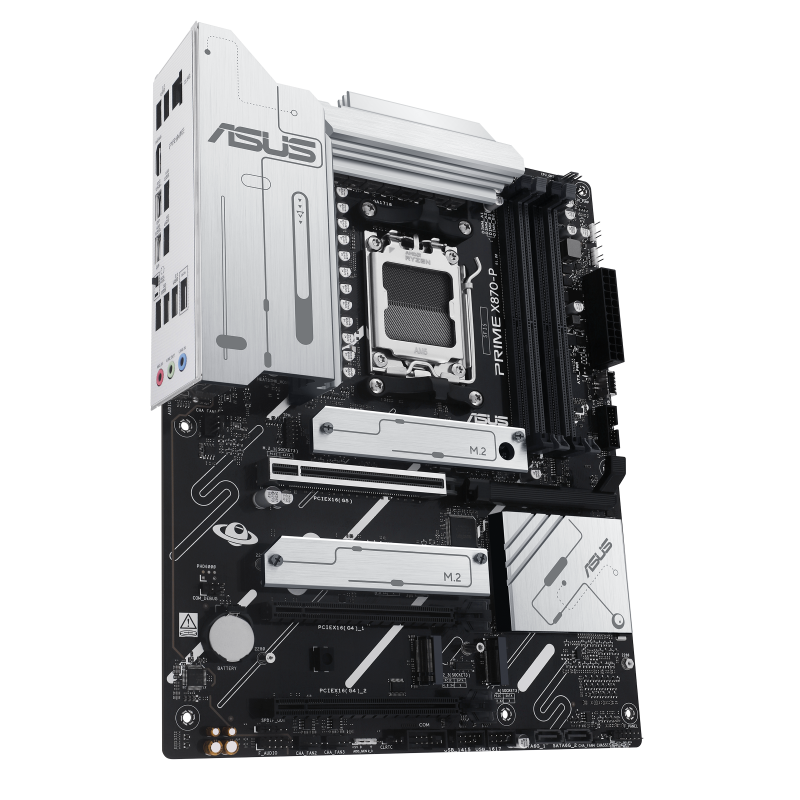

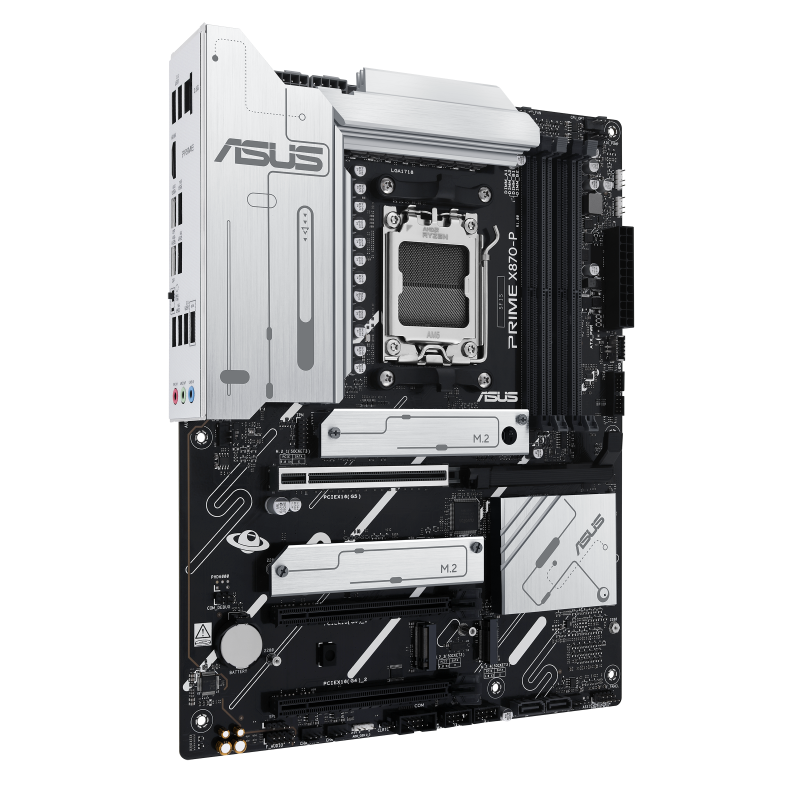

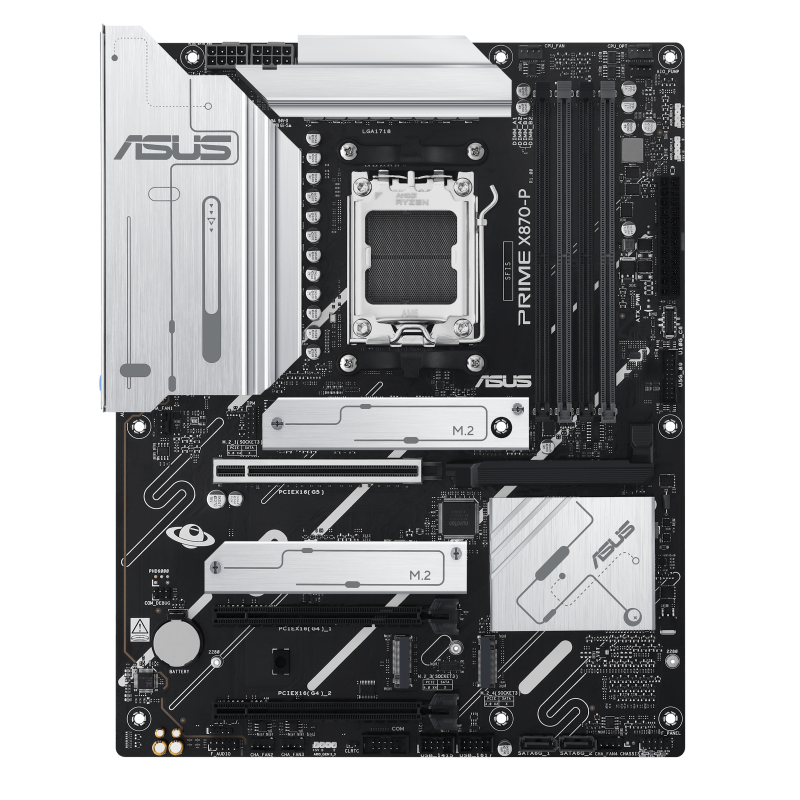

ASUS 華碩 PRIME X870-P-CSM 主機板
ASUS PRIME X870-P-CSM Motherboard
PRIME X870-P-CSM 以 AMD X870 平台為基礎，採用 ATX 板型並支援 DDR5 記憶體。搭配 AM5 插槽處理器，擴充配置請依下列規格中的處理器條件及共享頻寬限制選擇。
技術規格
【最新更新】
插槽 AM5,
請至 ASUS 全球網站查看並下載最新更新。
【處理器】
AMD 插槽 AM5 用於 AMD Ryzen™ 9000 & 8000 & 7000 系列桌上型處理器*
* 請參閱 ASUS 支援網站 以查閱 CPU 支援清單。
【晶片組】
AMD X870 晶片組
【記憶體】
4 x DIMM 插槽, 最高 256GB, DDR5
支援 最高 8000+MT/s(OC) 搭配 Ryzen™ 9000 & 8000 & 7000 系列處理器
ECC 與 Non-ECC, 無緩衝 DIMM*
雙通道記憶體架構
支援 AMD 延伸超頻設定檔 (EXPO™)
ASUS Enhanced Memory Profile (AEMP)
* 支援內容將依市售量產記憶體的規格調整。
* 支援的記憶體類型、資料傳輸率（速度）與 DRAM 模組數量取決於 CPU 及記憶體配置；詳情請查閱 ASUS 產品支援頁的 CPU／記憶體支援清單。
* Non-ECC, 無緩衝 DDR5 記憶體 支援 On-Die ECC 功能.
【顯示輸出】
1 x HDMI™ 埠**
2 x USB4® (40Gbps) 埠 支援 USB Type-C® 顯示輸出***
* 顯示規格可能因 CPU 型號而異。 請參閱 AMD CPU 規格。
** 支援 4K@60Hz ，依規範： HDMI 2.1.
*** 支援 最高 4K@60Hz ，依規範： DisplayPort 1.4a.
*** VGA 解析度支援取決於處理器或顯示卡的解析度規格。
【擴充插槽】
AMD Ryzen™ 9000 & 7000 系列桌上型處理器*
1 x PCIe 5.0 x16 插槽 (支援 x16 模式)
AMD Ryzen™ 8000 系列桌上型處理器
1 x PCIe 4.0 x16 插槽 (支援 x8/x4 模式)**
AMD X870 晶片組
2 x PCIe 4.0 x16 插槽 (支援 x1 模式)***
* 請查閱 ASUS 支援頁的 PCIe 通道拆分對照表。
** 規格依 CPU 型號而異。
*** PCIEX16(G4)_1 與 PCIEX16(G4)_2 與下列項目共用頻寬： M.2_3. PCIEX16(G4)_1 與 PCIEX16(G4)_2 在以下情況停用： M.2_3 運作時.
- 為確保安裝裝置的相容性，請查閱 ASUS 支援頁的周邊裝置支援清單。
【儲存裝置】
支援 4 x M.2 插槽 與 2 x SATA 6Gb/s 埠
AMD Ryzen™ 9000 & 7000 系列桌上型處理器
M.2_1 插槽 (Key M), 尺寸 2280 (支援 PCIe 5.0 x4 模式)
AMD Ryzen™ 8000 系列桌上型處理器
M.2_1 插槽 (Key M), 尺寸 2280 (支援 PCIe 4.0 x4 模式)
AMD X870 晶片組
M.2_2 插槽 (Key M), 尺寸 2242/2260/2280 (支援 PCIe 4.0 x4 模式)
M.2_3 插槽 (Key M), 尺寸 2280 (支援 PCIe 4.0 x4 模式)*
M.2_4 插槽 (Key M), 尺寸 2280 (支援 PCIe 3.0 x2 模式)**
2 x SATA 6Gb/s 埠**
* PCIEX16(G4)_1 與 PCIEX16(G4)_2 與下列項目共用頻寬： M.2_3. PCIEX16(G4)_1 與 PCIEX16(G4)_2 在以下情況停用： M.2_3 運作時.
** M.2_4 與下列項目共用頻寬： SATA6G_1 與 SATA6G_2. M.2_4 在以下情況停用： SATA6G_1 或 SATA6G_2 運作時.
AMD RAIDXpert2 技術
Ryzen™ 9000 系列處理器: RAID 0/1/5/10
Ryzen™ 8000 系列處理器: RAID 0/1
Ryzen™ 7000 系列處理器: RAID 0/1/10
【有線網路】
1 x Realtek 2.5Gb 乙太網路
ASUS LANGuard
【USB】
背板 USB (總計 10 埠)
2 x USB4® (40Gbps) 埠 (2 x USB Type-C®)
1 x USB 10Gbps 埠 (1 x Type-A)
3 x USB 5Gbps 埠 (3 x Type-A)
4 x USB 2.0 埠 (4 x Type-A)
前置 USB (總計 7 埠)
1 x USB 10Gbps 連接埠 (支援 USB Type-C®)
1 x USB 5Gbps 接頭 可額外支援 2 組 USB 5Gbps 埠
2 x USB 2.0 接頭 可額外支援 4 組 USB 2.0 埠
* USB Type-C® 供電輸出: 最高 5V/3A
【音效】
Realtek 7.1 聲道環繞音效 高傳真音效編解碼器*
- 支援: 插孔偵測, 多音訊串流, 前面板插孔功能重設
- 支援 最高 24-Bit/192 kHz 播放
音效功能
- 音效隔離設計
- 高品質音效電容
- 獨立音效 PCB 分層
* 若要支援 7.1 聲道音效輸出，機殼前面板必須配備 HD 音效模組。
【後面板 I/O】
2 x USB4® (40Gbps) 埠 (2 x USB Type-C®)
1 x USB 10Gbps 埠 (1 x Type-A)
3 x USB 5Gbps 埠 (3 x Type-A)
4 x USB 2.0 埠 (4 x Type-A)
1 x HDMI™ 埠
1 x Realtek 2.5Gb 乙太網路 埠
3 x 音訊插孔
1 x BIOS FlashBack™ 按鈕
【內部 I/O 連接器】
風扇與散熱相關
1 x 4-pin CPU 風扇 接頭
1 x 4-pin CPU OPT 風扇 接頭
1 x 4-pin AIO 幫浦 接頭
4 x 4-pin 機殼風扇 接頭
電源相關
1 x 24-pin 主電源 連接埠
2 x 8-pin +12V CPU 電源 連接埠
儲存相關
4 x M.2 插槽 (Key M)
2 x SATA 6Gb/s 埠
USB
1 x USB 10Gbps 連接埠 (支援 USB Type-C®)
1 x USB 5Gbps 接頭 可額外支援 2 組 USB 5Gbps 埠
2 x USB 2.0 接頭 可額外支援 4 組 USB 2.0 埠
其他
3 x 可定址 Gen 2 接頭
1 x 清除 CMOS 接頭
1 x COM 埠 接頭
1 x 前面板音效 接頭 (F_AUDIO)
1 x S/PDIF 輸出 接頭
1 x SPI TPM 接頭 (14-1 pin)
1 x 10-1 pin 系統面板 接頭
【特色功能】
ASUS 5X PROTECTION III
- DIGI+ VRM (- 數位供電設計 搭配 DrMOS)
- LANGuard
- 過電壓保護
- SafeSlot
- 不鏽鋼背板 I/O
ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-Dashboard
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS 散熱方案
- 靈活式 M.2 散熱片
- VRM 散熱片設計
ASUS EZ DIY
- BIOS FlashBack™ 按鈕
- BIOS FlashBack™ LED
- ProCool
- 預裝 I/O 擋板
- SafeSlot
Aura Sync
- 可定址 Gen 2 接頭
【軟體功能】
ASUS 專屬軟體
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 (搭配 AI Cooling II)
- 節能模式
ASUS DriverHub
TurboV Core
ASUS CPU-Z
Norton 360 Deluxe (60 天免費試用)
WinRAR (40 天免費試用)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey
【遠端管理功能】
支援 IT 管理軟體
- ASUS Control Center Express(ACCE)
【BIOS】
256 Mb Flash ROM, UEFI AMI BIOS
【管理功能】
WOL by PME, PXE
【隨附配件】
線材
2 x SATA 6Gb/s 線材
其他
1 x M.2 橡膠配件包
2 x 螺絲包s 用於 M.2 SSD
文件
1 x ACC Express 啟用金鑰卡
1 x 快速入門指南
【作業系統】
Windows 11, Windows 10 64-bit
【板型與尺寸】
ATX 外型規格
12 吋 x 9.6 吋 ( 30.5 cm x 24.4 cm )
The PRIME X870-P-CSM is built on the AMD X870 platform in a ATX form factor with DDR5 memory support. It uses the AM5 processor socket; check the processor compatibility and bandwidth-sharing conditions below when planning expansion.
Technical specifications
[News & Updates]
Socket AM5,
Please visit our GLOBAL website to check and download the latest updates.
[CPU]
AMD Socket AM5 for AMD Ryzen™ 9000 & 8000 & 7000 Series Desktop Processors*
* Refer to ASUS support website for CPU support list.
[Chipset]
AMD X870 Chipset
[Memory]
4 x DIMM slots, max. 256GB, DDR5
Supports up to 8000+MT/s(OC) with Ryzen™ 9000 & 8000 & 7000 Series Processors
ECC and Non-ECC, Un-buffered DIMM*
Dual channel memory architecture
Supports AMD Extended Profiles for Overclocking (EXPO™)
ASUS Enhanced Memory Profile (AEMP)
* Adjustments will be made based on the specifications of mass-produced memory products available on the market.
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit ASUS support website
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
[Graphics]
1 x HDMI™ port**
2 x USB4® (40Gbps) ports support USB Type-C® display outputs***
* Graphics specifications may vary between CPU types. Please refer to AMD CPU specifications.
** Supports 4K@60Hz as specified in HDMI 2.1.
*** Supports max. 4K@60Hz as specified in DisplayPort 1.4a.
*** VGA resolution support depends on processors' or graphic cards' resolution.
[Expansion Slots]
AMD Ryzen™ 9000 & 7000 Series Desktop Processors*
1 x PCIe 5.0 x16 slot (supports x16 mode)
AMD Ryzen™ 8000 Series Desktop Processors
1 x PCIe 4.0 x16 slot (supports x8/x4 mode)**
AMD X870 Chipset
2 x PCIe 4.0 x16 slots (support x1 mode)***
* Please check the PCIe bifurcation table on the support site (ASUS support website
** Specifications vary by CPU types.
*** PCIEX16(G4)_1 and PCIEX16(G4)_2 share bandwidth with M.2_3. PCIEX16(G4)_1 and PCIEX16(G4)_2 will be disabled when M.2_3 runs.
- To ensure compatibility of the device installed, please refer to ASUS support website for the list of supported peripherals.
[Storage]
Supports 4 x M.2 slots and 2 x SATA 6Gb/s ports
AMD Ryzen™ 9000 & 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2280 (supports PCIe 5.0 x4 mode)
AMD Ryzen™ 8000 Series Desktop Processors
M.2_1 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
AMD X870 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)*
M.2_4 slot (Key M), type 2280 (supports PCIe 3.0 x2 mode)**
2 x SATA 6Gb/s ports**
* PCIEX16(G4)_1 and PCIEX16(G4)_2 share bandwidth with M.2_3. PCIEX16(G4)_1 and PCIEX16(G4)_2 will be disabled when M.2_3 runs.
** M.2_4 shares bandwidth with SATA6G_1 and SATA6G_2. M.2_4 will be disabled when SATA6G_1 or SATA6G_2 runs.
AMD RAIDXpert2 Technology
Ryzen™ 9000 Series Processors: RAID 0/1/5/10
Ryzen™ 8000 Series Processors: RAID 0/1
Ryzen™ 7000 Series Processors: RAID 0/1/10
[Ethernet]
1 x Realtek 2.5Gb Ethernet
ASUS LANGuard
[USB]
Rear USB (Total 10 ports)
2 x USB4® (40Gbps) ports (2 x USB Type-C®)
1 x USB 10Gbps port (1 x Type-A)
3 x USB 5Gbps ports (3 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
Front USB (Total 7 ports)
1 x USB 10Gbps connector (supports USB Type-C®)
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports
* USB Type-C® power delivery output: max. 5V/3A
[Audio]
Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback
Audio Features
- Audio Shielding
- Premium audio capacitors
- Dedicated audio PCB layers
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
[Back Panel I/O Ports]
2 x USB4® (40Gbps) ports (2 x USB Type-C®)
1 x USB 10Gbps port (1 x Type-A)
3 x USB 5Gbps ports (3 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
1 x HDMI™ port
1 x Realtek 2.5Gb Ethernet port
3 x Audio jacks
1 x BIOS FlashBack™ button
[Internal I/O Connectors]
Fan and Cooling Related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
4 x 4-pin Chassis Fan headers
Power Related
1 x 24-pin Main Power connector
2 x 8-pin +12V CPU Power connectors
Storage Related
4 x M.2 slots (Key M)
2 x SATA 6Gb/s ports
USB
1 x USB 10Gbps connector (supports USB Type-C®)
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (F_AUDIO)
1 x S/PDIF Out header
1 x SPI TPM header (14-1 pin)
1 x 10-1 pin System Panel header
[Special Features]
ASUS 5X PROTECTION III
- DIGI+ VRM (- Digital power design with DrMOS)
- LANGuard
- Overvoltage protection
- SafeSlot
- Stainless-steel back I/O
ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-Dashboard
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS Thermal Solution
- Flexible M.2 heatsink
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool
- Pre-mounted I/O shield
- SafeSlot
Aura Sync
- Addressable Gen 2 headers
[Software Features]
ASUS Exclusive Software
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
ASUS DriverHub
TurboV Core
ASUS CPU-Z
Norton 360 Deluxe (60 Days Free Trial)
WinRAR (40 Days Free Trial)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey
[Remote Management Features]
IT Management software supported
- ASUS Control Center Express(ACCE)
[BIOS]
256 Mb Flash ROM, UEFI AMI BIOS
[Manageability]
WOL by PME, PXE
[Accessories]
Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x M.2 rubber package
2 x Screw packages for M.2 SSD
Documentation
1 x ACC Express Activation Key Card
1 x Quick start guide
[Operating System]
Windows 11, Windows 10 64-bit
[Form Factor]
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
